[实用新型]一种电力监测设备移动装置

本实用新型涉及电力监测领域尤其是涉及一种电力监测设备移动装置。

技术研发人员：韩镇
受保护的技术使用者：韩镇
文档号码：201621426593
技术研发日：2016.12.23
技术公布日：2017.10.03

背景技术：

在进行电力设备监测时需要将监测仪器移动到被检测设备旁进行操作。不同规格的设备高度不同采用固定式的移动车由于高度不可调使得检测工作操作不便。在遇到上述情况的时候，autoplus5-2烟气分析仪操作人员智能垫高仪器或小车极为不便。而现有市场上的移动小车要不不能升降能升降的一般采用液压式成本极高。鲜有机械制的也是金属制的不能满足电力监测的需求。

技术实现要素：

本实用新型要解决的技术问题是提供一种电力监测设备移动装置。

本实用新型更进一步解决的技术问题是提供一种电力监测设备移动装置包括底座和位于底座上方的放置平台置；所述底座的上表面和放置平台的下表面分别对应设置有第一滑道和第二滑道；所述第一滑道和第二滑道的相对端分别通过第一铰接架和第二铰接架铰接连接；所述第一铰接架和第二铰接架均由若干段升降杆铰接组成；位于同一高度的升降杆在中部铰接；所述放置平台的底面安装有第一辊轮、所述底座上对应所述第一辊轮设置有第二辊轮；最上方的两个升降杆的相对侧面均通过钢丝绳跨过第一辊轮后固定在第二辊轮上；所述底座上还固定有第三辊轮；所述放置平台的底面通过钢丝绳固定在第三辊轮上；所述第二辊轮和第三辊轮的端部均伸出有调节手柄。

根据本申请实施例提供的技术方案所述第二辊轮和第三辊轮的端面开设有一圈插孔；所述底座上铰接有可升降的7字型固定杆；所述固定杆的端部可插入于插孔中。

根据本申请实施例提供的技术方案，便携式测振仪所述放置平台和底座之间还通过伸缩杆固定连接。

根据本申请实施例提供的技术方案所述底座的底部安装有可带锁滑轮。

根据本申请实施例提供的技术方案所述底座的一侧安装有扶手。

本实用新型具有的优点和积极效果是：由于本实用新型采用如上技术方案即在需要调节电力监测设备高度的时候可以方便地通过旋转第二辊轮和第三辊轮即可实现操作方便。

除了上面所描述的本实用新型解决的技术问题、构成技术方案的技术特征以及由这些技术方案的技术特征所带来的优点之外，红外热像仪本实用新型一种电力监测设备移动装置所能解决的其他技术问题、技术方案中包含的其他技术特征以及这些技术特征所带来的优点将结合附图作进一步详细的说明。

附图说明

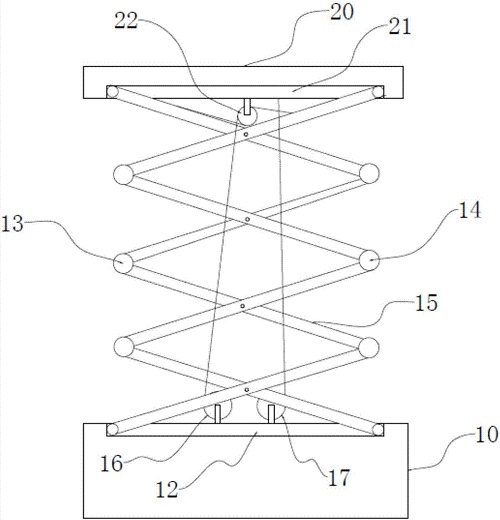

图1是本实用新型一种实施例的结构示意图；

图中：10、底座；20、放置平台；11、第一滑道；21、第二滑道；13、第一铰接架；14、第二铰接架；15、升降杆；16、第二辊轮；22、第一辊轮；17、第三辊轮；

具体实施方式

下面结合附图对本实用新型的具体实施方式作进一步说明。在此需要说明的是对于这些实施方式的说明用于帮助理解本实用新型但并不构成对本实用新型的限定。此外下面所描述的本实用新型各个实施方式中涉及到的技术特征只要彼此之间未构成冲突就可以相互组合。

在图1所示为本实用新型一种电力监测设备移动装置一种实施例的结构示意图：包括底座10和位于底座10上方的放置平台20；所述底座10的上表面和放置平台20的下表面分别对应设置有第一滑道11和第二滑道21；所述第一滑道11和第二滑道21的相对端分别通过第一铰接架13和第二铰接架14铰接连接；所述第一铰接架13和第二铰接架14均由若干段升降杆15铰接组成；位于同一高度的升降杆15在中部铰接；所述放置平台20的底面安装有第一辊轮22、所述底座10上对应所述第一辊轮22设置有第二辊轮16；最上方的两个升降杆15的相对侧面均通过钢丝绳跨过第一辊轮22后固定在第二辊轮16上；所述底座10上还固定有第三辊轮17；所述放置平台20的底面通过钢丝绳固定在第三辊轮17上；所述第二辊轮16和第三辊轮17的端部均伸出有调节手柄。

在一优选实施例中所述第二辊轮16和第三辊轮17的端面开设有一圈插孔；所述底座上铰接有可升降的7字型固定杆；所述固定杆的端部可插入于插孔中。

在一优选实施例中所述放置平台20和底座10之间还通过伸缩杆固定连接。

在一优选实施例中所述底座10的底部安装有可带锁滑轮。

在一优选实施例中所述底座10的一侧安装有扶手。

以上结合附图对本实用新型的实施方式作出详细说明但本实用新型不局限于所描述的实施方式。对于本领域的普通技术人员而言在不脱离本发明的原理和精神的情况下对这些实施方式进行多种变化、修改、替换和变形仍落入在本实用新型的保护范围内。

技术特征：

1.一种电力监测设备移动装置其特征在于：包括底座(10)和位于底座(10)上方的放置平台(20)；所述底座(10)的上表面和放置平台(20)的下表面分别对应设置有第一滑道(11)和第二滑道(21)；所述第一滑道(11)和第二滑道(21)的相对端分别通过第一铰接架(13)和第二铰接架(14)铰接连接；所述第一铰接架(13)和第二铰接架(14)均由若干段升降杆(15)铰接组成；位于同一高度的升降杆(15)在中部铰接；所述放置平台(20)的底面安装有第一辊轮(22)、所述底座(10)上对应所述第一辊轮(22)设置有第二辊轮(16)；最上方的两个升降杆(15)的相对侧面均通过钢丝绳跨过第一辊轮(22)后固定在第二辊轮(16)上；所述底座(10)上还固定有第三辊轮(17)；所述放置平台(20)的底面通过钢丝绳固定在第三辊轮(17)上；所述第二辊轮(16)和第三辊轮(17)的端部均伸出有调节手柄。

2.根据权利要求1所述的电力监测设备移动装置其特征在于：所述第二辊轮(16)和第三辊轮(17)的端面开设有一圈插孔；所述底座上铰接有可升降的7字型固定杆；所述固定杆的端部可插入于插孔中。

3.根据权利要求2所述的电力监测设备移动装置其特征在于：所述放置平台(20)和底座(10)之间还通过伸缩杆固定连接。

4.根据权利要求3所述的电力监测设备移动装置其特征在于：所述底座(10)的底部安装有可带锁滑轮。

5.根据权利要求4所述的电力监测设备移动装置其特征在于：所述底座(10)的一侧安装有扶手。
