垃圾焚烧发电设备状态监测管理系统

-

产品型号:MCMS

主要技术指标:垃圾焚烧电厂设备状态监测管理软件

随着物联网的发展,数据传输资费正在不断降低,无线通信的成本在逐年减少,而依靠无线网络进行数据传输的监控行业的远程监控成本大大下降,让工控无线监控行业得以快速发展。以往通过人工点检方式巡查,虽然已经具备振动和温度的测量和诊断分析数据,但是点检员或技术员不具备专业的振动分析理论基础,读取图谱能力有限,无法根据振动图谱进行故障分析。随着大数据挖掘技术的发展,设备运行状态的远程监测与精密故障诊断得到了数据和技术支撑,为设备故障预测和维修提供了更加有利的条件。远程监测和智能诊断模块通过监测机泵的振动、温度、电流、电压、转速以及控制系统的各项运行参数,模块自动读取振动图谱中的故障特征指标,结合控制系统的参数一并,采用多参量多指标等多元统计分析技术,实现设备运行的健康监测和故障诊断。


垃圾焚烧发电厂远程监测和智能诊断系统

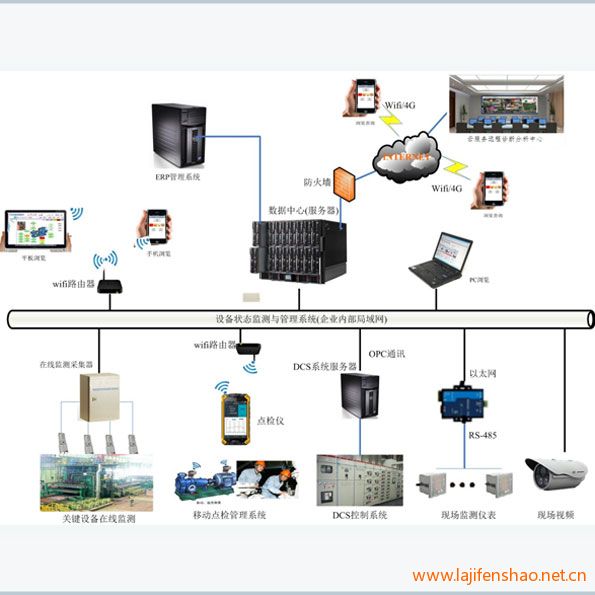

系统框图


远程监控与诊断系统框图


系统可实现目标

(1) 实时监测与报警:泵站各项监控参数、振动温度参数的实时监测,报警;

(2) 远程启停控制:远程控制泵站启停。

(3) 健康状态综合评估:机泵健康状态评估,并给出评估报高。

(4) 故障诊断:健康状态不良时,给出故障部位和故障原因,并提交诊断报告和维修建议。

(5) 缺陷处理:故障确认后,进入维修流程,记录维修记录,保存典型案例。


系统组成:

(1) 运行数据采集与监测系统:

根据改造后的PLC系统输出接口配置无线智能转换器(与PLC之间的通讯可定制各种接口。),智能转换器内置LTE(4G)通讯协议,可将接收来的运行数据通过运营商的基站网络,实时上传云端平台。

(2) 动态数据采集与分析系统

 机泵振动及其特征指标、轴承温度,电机电流和电压值及其故障指标数据,通过安装的无线振动监测采集系统,将振动及其故障特征值,通过LTE(4G)通讯协议上传云端平台。

(3) 故障智能诊断系统

云端平台安装泵站远程监控与故障诊断软件,将泵站各个参量融合在一个数据库中,实时监测泵站运行数据和动态数据,并实时报警。

出现故障后,服务器端对运行数据和状态数据,根据诊断规则和案例推理,给出故障原因和维修建议。

(4) 微信提醒功能

手机端通过浏览APP软件,实时查看各参量变化趋势,报警后系统自动将报警信息和故障原因,推送到相关人员的的手机微信。



垃圾焚烧电厂设备状态监测与智能诊断软件


软件架构



软件主要功能

(1) 设备档案:设备基础信息、维修记录、监测日志等信息存储与查询;

(2) 参数设置:设置监测测点、振动采集与分析参数、报警值设置、故障特征指标设置、频带能量设置等;

(3) 在线管理:设置监测测点、监测参量及其报警值设置、故障特征指标设置、频带能量设置等;

(4) 状态报警:可运行数据实时显示,运行数据、振动及其特征值、温度的趋势图以及当前状态;

(5)故障跟踪:设置不同故障的敏感指标,监测其数值变化实现故障跟踪定位;

(6) 精密诊断:可实现振动波形分析、频谱分析、包络谱图、瀑布图、色谱图等故障诊断图谱,用于设备精密故障分析;

(7)  统计报表:报警次数统计、不同报警等级的设备数量统计、运行或停机设备数量统计;

(8) 诊断报告:生成故障和诊断报告,含设备基础信息、故障特征值、振动总值、报警状态、波形图、频谱图等;

(9) 故障案例:根据历史诊断和检修情况,为典型故障录入故障案例,为日后故障诊断分析提供参考;

(10)用户权限:不同用户设置不同的权限范围,以不同帐号和密码登录;

(11) 微信推送:关注微信公众号,订阅需要的状态信息或报表,系统自动通过微信发送个相关人员的微信号。及时了解设备当前状态,避免遗漏重大问题。




各类图表分析工具

趋势 波形 频谱图


饼图


瀑布图


柱状图


统计报表


柱状图


统计报表



活动炉排(机械炉排)焚烧炉 特 点
(1)可实现操作的连续化、自动化;
(2)处理能力大、工作条件好;
(3)链条式结构相对简单,对物料没有搅动作用,容易出现局部燃烧不完全、燃不尽等现象;
(4)往复式可对料层翻动、扒松,空气与物料接触充分,燃烧完全,性能比链条炉排的要好;

应 用       工业化、大规模焚烧处理。

固定炉床焚烧炉 ——水平组装式
特 点
 (1)建造快速简便、制造成本较低;
       (2)对物料的适应性强,不需物料前处理;
       (3)可自动连续进料及排灰;
       (4)但主燃烧室内氧气供给不充分,燃烧温度不高;
       (5)物料由输送杆推移,对物料的搅拌不足,废物燃烧不完全,残灰中含碳量较高。

应用     比较适用于废纸、城市垃圾和医疗垃圾的小型焚烧处理,单炉处理容量在200t/d以下。

固定炉床焚烧炉 ——立式多层炉
特 点
(1)废物在炉内停留时间长,适合处理含水率高、热值低的污泥;
(2)可使用多种燃料,燃烧效率高;
         (3)可通过辅助燃烧器来提高炉内温度,运转灵魂、对物料的适应性强;
(4)燃烧器结构复杂、移动零件多、易出故障、维修费用高;
(5) 排气温度较低,易产生恶臭。

应 用          在污泥焚烧方面得到了较为广泛的应用,但不适用于含可熔性灰份的废物,以及需要极高温度才能破坏的废物的焚烧处理。


固定炉床焚烧炉 ——螺旋式

特 点:
(1)对物料的适应性强、能焚烧各种复杂的固体废物;
(2)处理能力大、运行可靠;
(3)燃烧室的温度低、设备使用寿命长;
(4)可全部实行自动控制、工业化程度高。

应 用         城市生活垃圾和危险废物。


固定炉床焚烧炉 ——高温气化式


特 点
     (1)焚烧温度高,物料燃烧完全,对有害物质的破坏彻底;
(2)炉渣实现了熔融固化,避免了焚烧炉渣对环境的危害;
(3) 对不同物料的适应性较强;
(4) 比较适合有害废物和危险废物的焚烧处理;
(5) 焚烧温度高,对设备和运行管理要求高。

用 途
        危害性大的工业废物和危险废物。


流化床焚烧炉

特 点
    (1)物料与空气、热载体间充分混合接触,传热传质效率 高,燃烧速度快、效率高;
(2)炉内燃烧温度分布均匀,物料燃烧完全;
(3) 炉体结构简单,炉体体积较小;
(4)流动的介质对炉内部的磨损较大;
(5)要求进料颗粒均匀,对颗粒大小也有一定的要求;
(6) 处理能力不大(常在50~200t/d)。

应 用         常用于城市垃圾、污泥、危险废物等,或用于对物料进行预处理。
